Accuracy v.2.60

Základní informace

• Accuracy je aplikační nadstavba systému MicroStation V8i, PowerDraft V8i a Bentley Map PowerView na platformách Windows XP/Vista/7/8, která zaokrouhluje (redukuje) počet platných desetinných míst souřadnic grafických prvků MicroStationu.

• Accuracy nemůže být provozována na jiných verzích grafického editoru  MicroStation (např. MicroStation XM apod.), ani jiných OS.

• Accuracy je funkční na všech verzích V8i – tj. SelectSeries 1, SelectSeries 2 a SelectSeries 3.

• Accuracy může pracovat jak s výkresy 2D tak 3D.

Podmínky pro práci s MDL aplikací Accuracy

• Na počítači musí být k dispozici grafický editor MicroStation V8i, resp. Jeho odvozené varianty PowerDraft V8i, nebo Bentley Map PowerView V8i.
• Počítač musí být připojen k intranetu/internetu.
• MDL aplikace Accuracy musí být zalicencovaná.

Instalace a odinstalace

 Instalace probíhá pomocí instalačního souboru Setup.exe.

    Instalace obsahuje následující soubory:

    Accuracy.ma – samotná MDL aplikace MicroStationu pro práci s referenčními výkresy

         Instaluje se do podadresáře MDLAPPS MicroStationu.

Po spuštění Setup.exe proběhne instalace standardním způsobem – automaticky. Uživatel je pouze vyván k zadání cesty kde je instalován MicroStation V8i resp.PowerDraft V8i, nebo Bentley Map PowerView V8i.

Odinstalování je možné stejným způsobem, jako u jakéhokoliv jiného programu ve Windows.

Po odinstalování budou z počítače odstraněny soubory:

·         Accuracy.ma

Spuštění MDL aplikace Accuracy

MDL aplikaci Accuracy lze spustit několika způsoby

• Z roletové nabídky přes Aplikace->Accuracy
• Z příkazového řádku pomocí příkazu  mdl l accuracy a následným stisknutím tlačítka Enter.
• Z nabídky MDL aplikací – roletová nabídka Uživatel->Aplikace MDL a následným dvojím kliknutím na aplikaci Accuracy.

Po spuštění MDL aplikace Accuracy, se otevře hlavní dialogové okno aplikace Accuracy.

Nastavení - zaokrouhlení a ořezáří

Standardně je MDL aplikace Accuracy nastavená v režimu zaokrouhlování (je nastavené tlačítko Zaokrouhlení souřadnic). Jestliže není tlačítko Zaokrouhlední souřadnic stisknuté, pak bude MDL aplikace Accuracy souřadnice ořezávat.

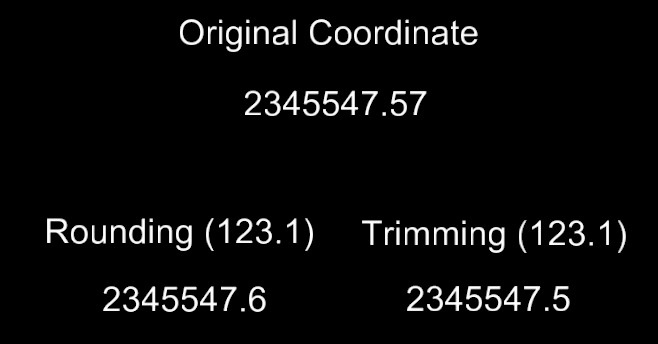

Rozdíl mezi zaokrouhlením a ořezáním souřadnic

Nastavení - počet desetiných míst na které se budou zaokrouhlovat/ořezávat souřadnice

V dialogovém okně MDL aplikace Accuracy lze nastavit pomocí výběrového tlačítka Zaokrouhlení:.

Nastavení - Typ změny

MDL aplikace Accuracy provádět zaokrouhlení resp.ořezání v těchto režimech:

• Jednotlivé - pouze jeden prvek

        (stisknout tlačítko Změnit a kliknout grafický prvek)

• Výběr - vybrané prvky

        (provést výběr prvků a následně stisknout tlačítko Změnit)

        (provést výběr prvků ohradou a následně stisknout tlačítko Změnit)

        (stisknout tlačítko Změnit)

Nastavení - hromadná změna

MDL aplikace Accuracy může provádět tzv.hromadnou změnu souřadnic u výkresů, které jsou uložené v jednom adresáři

První krok

V hlavním dialogovém okně MDL aplikace Accuracy Nastavení->Adresáře, otevře se dialogové okno Adresáře.

V tomto dialogovém okně je nutné nastavit Vstupní adresář a Výstupní adresář - definování cest k výkresům. Pro nastavení cest lze použit výběrové tlačítko Hledat.

Stisknutím tlačítka Default se cesty nastaví na defaultní hodnoty - odpovídající adresáři kde je umístěn hlavní výkres MicroStationu.

Druhý krok

V hlavním dialogovém okně MDL aplikace se nutné nastavit tlačítko Provádět konverzi adresářů.

Třetí krok

Stisknout tlačítko Změnit.

Soubory a adresáře

Instalační soubor:

• InstallAccuracyV8i.exe

Adresáře

• …..\MDLAPPS\ - do tohoto adresáře se instaluje MDL aplikace  Accuracy.ma

Soubory vytvořené MDL aplikací Accuracy

• accuracy.rsc – soubor, ve které je uložené nastavení MDL aplikace Accuracy.ma, soubor se vytváří po prvním startu MDL aplikace  Accuracy.

Technická podpora MDL aplikace Accuracy

• mail: info@queensoftware.com  (předmět: Accuracy)

• tel.: +420 602 806 907
