Vrstvení je aplikační nadstavba systému MicroStation, která je určena ke kontrole a opravě datového modelu (vrstvy, barvy, styl apod.). Dále aplikace umožňuje provázat /linkovat/ databázové vazby na grafické prvky na základě datového modelu, synchronizovat nastavení datového modelu aplikace s datovým modelem uloženým v databázi (Oracle, MS Access), generovat - vytvářet datový model na základě grafických prvků v aktivním výkrese MicroStationu, identifikovat grafický prvek MicroStationu - zjistit je-li součástí datového modelu, pořizovat - umísťovat prvky do výkresu dle datového modelu.

    Vrstvení se vyznačuje těmito vlastnostmi:

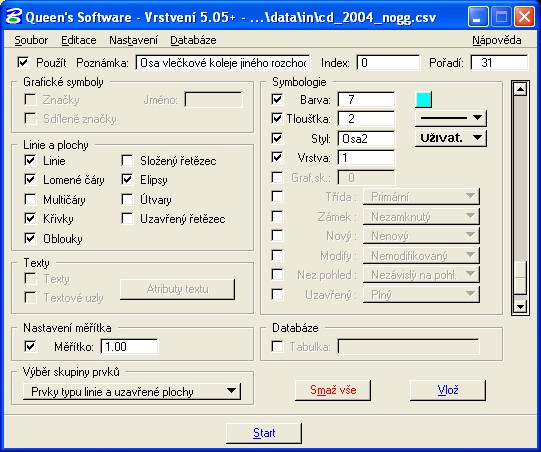

• Všechny nejdůležitější funkce aplikace jsou umístěny v hlavním dialogovém okně.

• U skupin prvků text a textový uzel lze provést nastavení i dalších specifických parametrů pro tyto prvky.

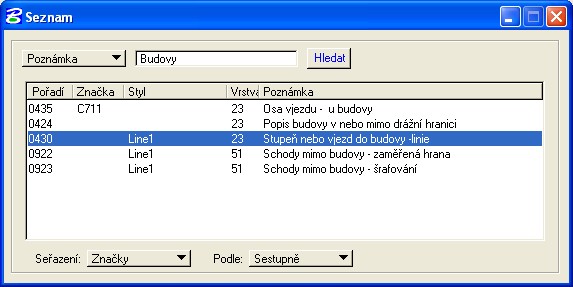

• Datový model lze prohlížet i v jeho zjednodušené podobě (dialogové okno Seznam), pomocí dvojitého kliknutí .lze provést synchronizaci s hlavním dialogovým oknem aplikace. Položky datového modelu je možné vyhledat a třídit na základě vyhledání segmentu textového řetězce ve zvoleném sloupci (Poznámka, Styl, nebo Značka). V sloupci Pořadí, jsou pořadová čísla položek zleva doplněné nulami, tak aby bylo dosaženo setřídění položek dle jejich čísla.



• Aplikace umožňuje provádět analýzu aktivního výkresu MicroStationu, a na jejím základě přidávat nové položky datového modelu.

• Prvky, které neodpovídají nastavenému datovému modelu, jsou duplikovány a zobrazeny s uživatelem definovanými atributy.



• Aplikace umožňuje provést opravu atributů u značek a liniových objektů, které jsou jednoznačně definovány datovým modelem. Opravené prvky je možné zvýraznit - obdoba zobrazení chybných prvků.

• Aplikace umožňuje vytvořit až 1100 nastavení atributů prvků.

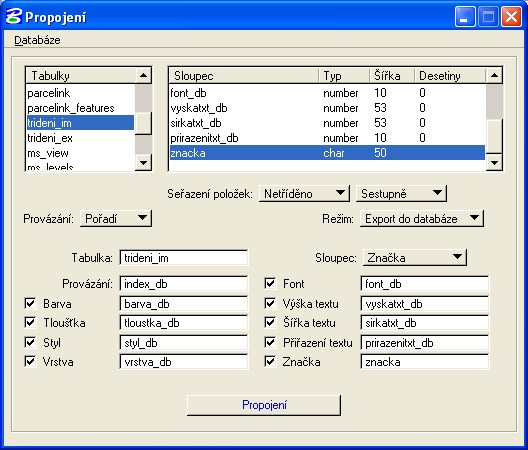

• Aplikace umožňuje obousměrně synchronizovat datový model s datovým modelem uloženým v databázi. vazebními položkami jsou Pořadí, nebo Index.



• Grafické prvky ve výkrese lze lokalizovat - zjistit jestli jsou součásti datového modelu, resp.lze změnit atributy u prvků na základě aktivně nastavené položky datového modelu.

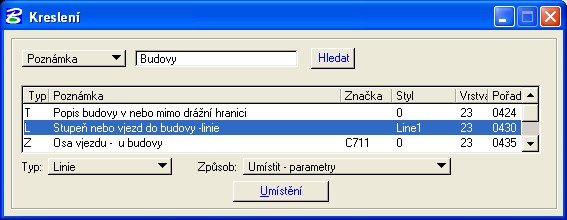

• Datový model, který je uložený v MDL aplikaci Vrstvení, je možné využít i pro pořizování dat - kreslení.



• Aplikace umožňuje uložení a otevření vytvořených nastavení položek datového modelu, datový soubor (*.csv) je možné zpracovávat přímo v prostředí MS Excel.

• Funkce komprimace odstraňuje prázdné - nenastavené položky.

• O provedené kontrole datového modelu je vytvořena zpráva, obsahující seznam nalezených nedostatků.



• Aplikace obsahuje funkce umožňující smazaní aktivního nastavení, smazání všech nastavení, vytvoření kopie nastavení (duplikace) apod..



• Po prvním spuštění aplikace se v adresářové struktuře (proměnná MS_DATA) MicroStationu vytvoří soubor vrstveni.rsc, do kterého se ukládají aktuálně nastavené hodnoty aplikace. V praxi to znamená, že po novém spuštění aplikace Vrstvení budou jednotlivé proměnné nastaveny jako při jeho posledním spuštění.

        Nápověda aplikace Vrstveni je umístěná na internetu a lze ji vyvolat z menu aplikace.

    Vrstvení je k dispozici pro MicroStation V8i, PowerDraft V8i a Bentley Map PowerView V8i na platformách Windows XP/Vista/7/8.
