VTXImport je aplikační nadstavba systému MicroStation, která umožňuje import souboru *.vtx do MicroStationu. Vzniká 100% výkres MicroStationu - nedochází k deformacím prvků např.při změně měřítka apod.. Vektorový formát *.vtx používají programy Kokeš, Topol, Geus apod..
VTXImport se vyznačuje těmito vlastnostmi:

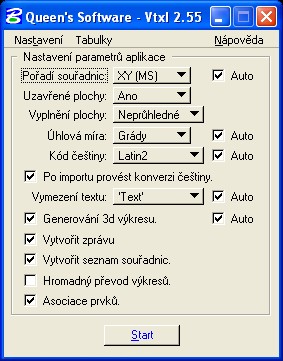

Parametry aplikace jako pořadí souřadnic, úhlová míra, kódování češtiny, vymezení textu a generování 3d výkresu lze detekovat ze vstupního souboru *.vtx a automaticky nastavit.
Je možné přímo vytvářet 3d výkresy MicroStationu, přičemž nenalezené z-tové souřadnice mohou dostat předem nadefinovanou konstantní hodnotu - to je důležité z důvodu dalšího zpracování výkresu např.v systému MOSS.

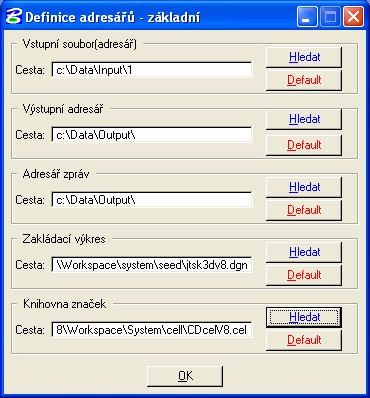

Aplikace umožňuje hromadný převod výkresů - vstupní adresář obsahuje výkresové soubory *.vtx, do výstupního adresáře se ukládají převedené výkresy *.dgn.
|
|
|
Soubor *.vtx umožňuje používat asociativitu (provázanost) mezi prvky, tuto provázanost je možné přenést i do výkresu MicroStationu pomocí grafických skupin.
Pokud je prvek typu lomená čára v souboru *.vtx uzavřen lze tento prvek převést do MicroStationu jako útvar.
Po načtení vstupního souboru *.vtx umožňuje MDL aplikace VTXImport provést změnu diakritiky všech textů, textových uzlů, textů.

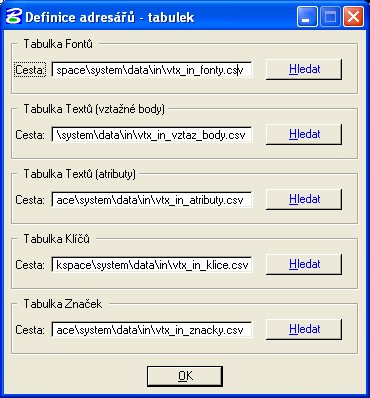

Pro přesný a korektní převod výkresů lze nadefinovat konverzní tabulky, které na základě parametrů nalezených v souborech *.vtx definují odpovídající parametry ve výkresech MicroStationu.
Funkce Parametry importu, umožňuje provést analýzu vstupního souboru *.vtx, a na jejím základě rozšířit konverzní tabulky o nové položky.
Konverzní tabulky lze přímo v prostředí aplikace VTXImport modifikovat, resp.lze tuto činnost provádět např.v prostředí MS Excel.
Tabulka klíčů umožňuje přiřadit vstupnímu parametru klíč (soubor *.vtx), výstupní parametry (výkres *.dgn), v tomto případě atributy prvků vrstva, barva, styl a tloušťka.

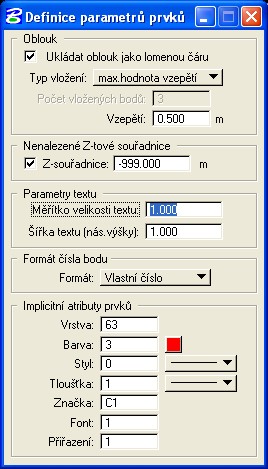

Pokud by pro nalezený klíč neexistovaly odpovídající atributy, dostává prvek implicitní atributy prvku.
Tabulka fontů definuje rozhraní mezi typy fontů používaných v souborech *.vtx a fonty dostupných ve výkresech MicroStationu.
Tabulka vztažných bodů přiřazuje převedeným textům vztažné, neboli pilotní body textů.

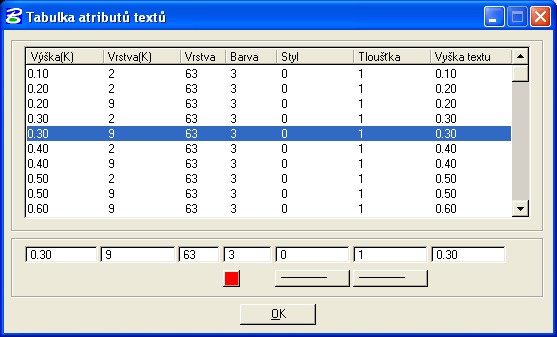

V tabulce atributů textů lze definovat, parametry textu vkládaného do výkresu MicroStationu, na základě atributů textů nalezených *.vtx.

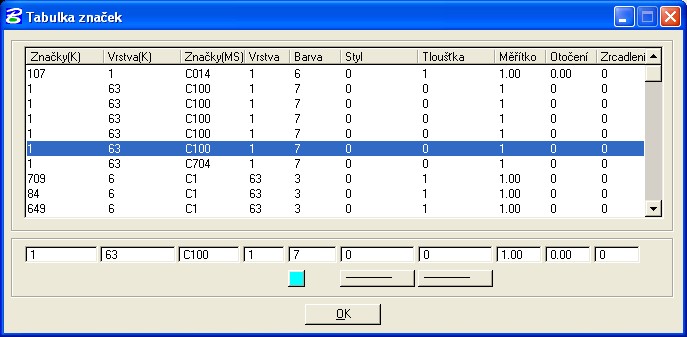

Tabulka značek umožňuje umísťovat do výkresů MicroStationu značkové symboly odpovídající symbolům v souborech *.vtx. Převodní tabulka může na straně MicroStationu obsahovat značky, jejíž definice jsou uloženy v různých knihovnách.

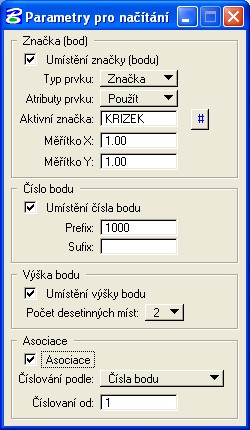

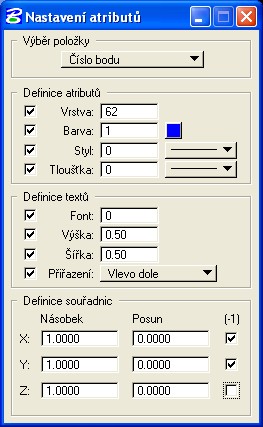

Současně s převodem výkresů lze na základě souřadnic dostupných v souboru *.vtx vytvořit ve výkrese MicroStationu seznam bodů. Princip vytváření bodů je stejný jako u MDL aplikace Imlite.
Seznam bodů souboru *.vtx lze uložit i do textového souboru.
|
|
|
|||
Po prvním spuštění aplikace se v adresářové struktuře (proměnná MS_DATA) MicroStationu vytvoří soubor vtximport.rsc, do kterého se ukládají aktuálně nastavené hodnoty aplikace. V praxi to znamená, že po novém spuštění aplikace VTXImport budou jednotlivé proměnné nastaveny jako při jeho posledním spuštění.
Nápověda aplikace VTXImport je umístěná na internetu a lze ji vyvolat z menu aplikace.
VTXImport je k dispozici pro MicroStation V8i, PowerDraft V8i a Bentley Map PowerView V8i na platformách Windows XP/Vista/7/8.
