VTXExport je aplikační nadstavba systému MicroStation, která umožňuje vyexportovat výkres MicroStationu *.dgn do souboru *.vtx (Kokeš, Geus, Atlas apod.). K charakteristickým bodům grafických prvků (vrcholy lomených čar apod.), lze přiřazovat do výstupního souboru *.vtx informace o geodetických bodech (skupinové číslo a číslo bodu).
VTXExport se vyznačuje těmito vlastnostmi:

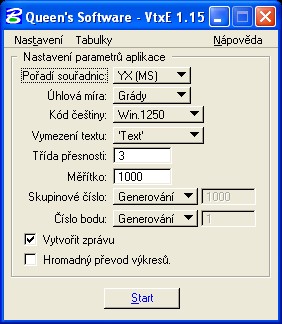

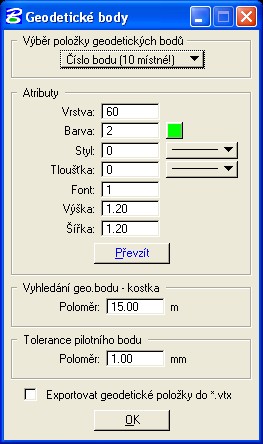

Geodetické body v MicroStationu, které jsou reprezentované číslem bodu (desetimístný text), výškou bodu (text) a samotným bodem (úsečka nulové délky), lze v aplikace VTXExport nastavit tak, že při exportu grafických prvků do *.vtx souboru jsou vyhledány k charakteristickým bodům (vrcholy lomené čáry atd.) čísla bodu, které jsou ukládány do exportního souboru *.vtx. Samotné grafické prvky MicroStationu, které reprezentují geodetické souřadnice se nemusí do *.vtx exportovat.

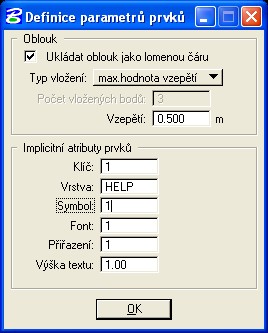

Aplikace umožňuje exportovat oblouky MicroStationu do *.vtx souboru jako lomené čáry, buď vložením pevného počtu aproximovaných bodů, nebo definicí hodnoty maximální odchylky - vzepětí. Prvky MicroStationu, pro které nebylo možné nalézt v konverzních tabulkách odpovídající hodnoty jsou nastaveny implicitní atributy.

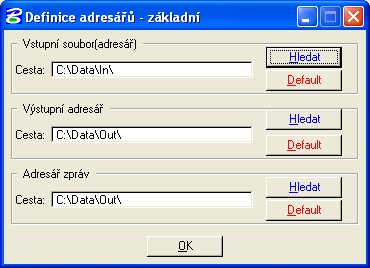

Aplikace umožňuje hromadný převod výkresů - vstupní adresář obsahuje výkresové MicroStation *.dgn, do výstupního adresáře se ukládají exportované soubory *.vtx.
|
|
Provázanost mezi prvky v MicroStationu (grafické skupiny) lze přenést i souboru *.vtx (objekty).
Aplikace umožňuje při generování *.vtx souboru provádět konverzi diakritiky - z kódové stránky Windows 1250 do Latin2, nebo kódu Kamenický.
Pro přesný a korektní export výkresů MicroStationu do souborů *.vtx je nutné nadefinovat konverzní tabulky.
Funkce Parametry exportu, umožňuje provést analýzu vstupního výkresu MicroStationu, a na jejím základě rozšířit konverzní tabulky o nové položky.

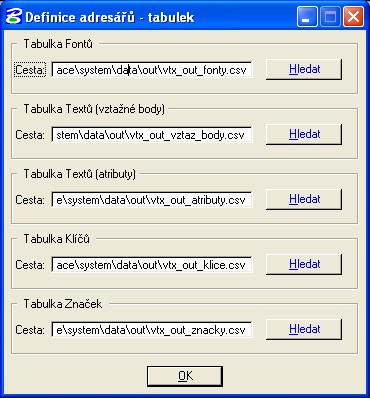

Konverzní tabulky lze přímo v prostředí aplikace Vtxexport modifikovat, resp.lze tuto činnost provádět např.v prostředí MS Excel.

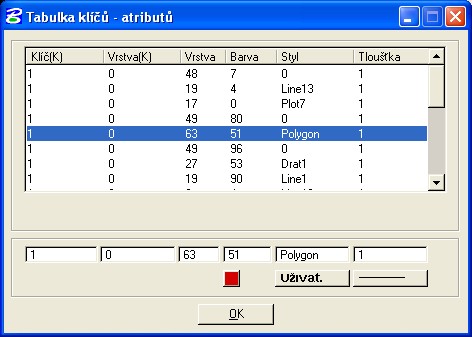

Tabulka klíčů umožňuje přiřadit vstupním parametrům MicroStationu (vrstva, barva, styl a tloušťka), výstupní parametry klíč a vrstva.
Tabulka fontů definuje rozhraní mezi typy fontů používaných v souborech *.vtx a fonty dostupných ve výkresech MicroStationu.
Tabulka vztažných bodů přiřazuje převedeným textům vztažné, neboli pilotní body textů.

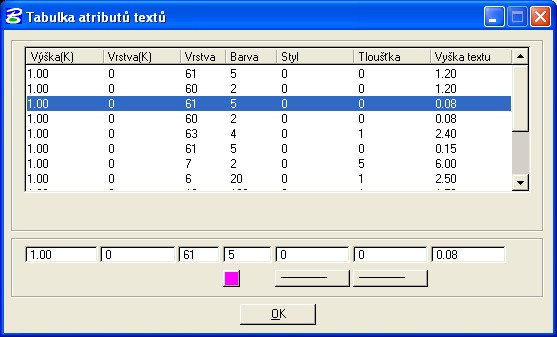

V tabulce atributů textů lze definovat, parametry textu exportovaných z MicroStationu do souboru *.vtx.

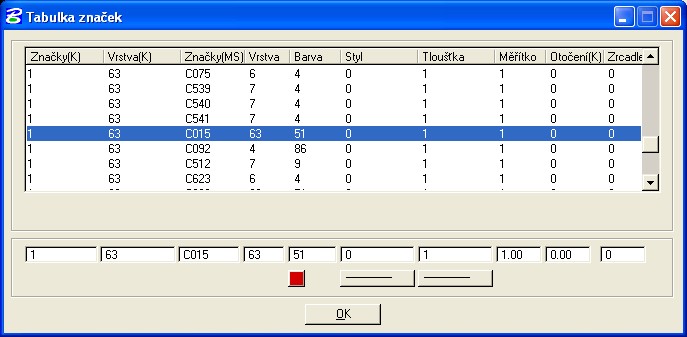

Tabulka značek umožňuje přiřadit v souboru *.vtx symbol značky a jeho vrstvu, na základě vstupních parametrů MicroStationu (název značky, vrstva, barva, styl, tloušťka a zrcadlení). Položka otočení obsahuje hodnotu o kterou se pootočí značka v souboru *.vtx.
Po prvním spuštění aplikace se v adresářové struktuře (proměnná MS_DATA) MicroStationu vytvoří soubor vtxexport.rsc, do kterého se ukládají aktuálně nastavené hodnoty aplikace. V praxi to znamená, že po novém spuštění aplikace VTXExport budou jednotlivé proměnné nastaveny jako při jeho posledním spuštění.
Nápověda aplikace VTXExport je umístěná na internetu a lze ji vyvolat z menu aplikace.
VTXExport je k dispozici pro MicroStation V8i, PowerDraft V8i a Bentley Map PowerView V8i na platformách Windows XP/Vista/7/8.
