MapInfoOut je MDL aplikace MicroStationu, umožňující vyexportovat výkresy MicroStationu do souborů MapInfa (*.mif, *.mid). Export lze parametrizovat pomocí konverzních tabulek a nastavení MDL aplikace.

  MapInfoOut se vyznačuje těmito vlastnostmi:

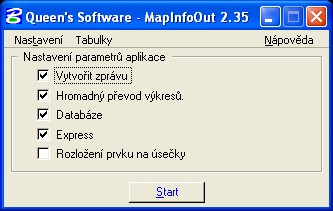

• Všechny nejdůležitější nastavení aplikace jsou umístěny v hlavním dialogovém okně.



• Pokud nejsou v konverzních tabulkách nalezeny odpovídající hodnoty, přiřazuje MDL aplikace MapInfoOut nastavené implicitní hodnoty.

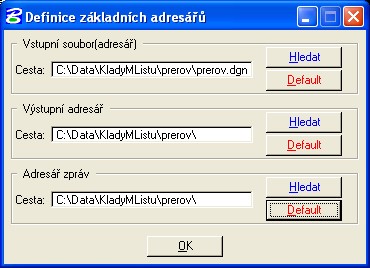

• Aplikace umožňuje hromadný převod výkresů - vstupní adresář obsahuje výkresové soubory *.dgn  do výstupního adresáře se ukládají soubory *.mif, *.mid.

• U komplexních prvků lze kontrolovat duplicity, oblouky lze ukládat jako lomené čáry, buď definováním počtu vložených bodů, nebo hodnotou maximální odchylky (vzepětí) od oblouku.

•

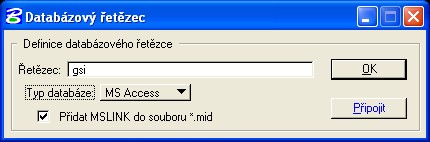

• Aplikace umožňuje vyexportovat kromě grafických prvků i databázové záznamy.



• Pro přesný a korektní převod výkresů je nutné nadefinovat konverzní tabulky, které na základě parametrů nalezených ve výkresech MicroStationu  definují odpovídající parametry v souborech MapInfa (*.mif, *.mid).

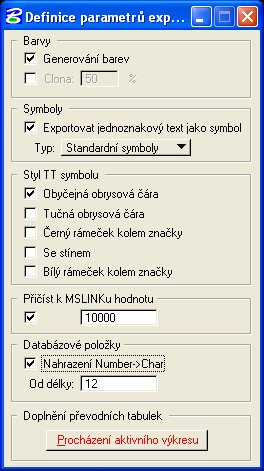

• Funkce Parametry exportu, umožňuje procházet aktivní výkres MicroStationu a na základě jeho analýzy doplnit konverzní tabulky. Na straně MapInfa, jsou položky konverzních tabulek doplněny o implicitní parametry převodu. Místo převodu barev pomocí konverzní tabulky, lze barvy (RGB) pro systém MapInfo přímo generovat z aktuální tabulky barev MicroStationu. Jednoznakové texty lze exportovat jako symboly (standardní, nebo True Type) MapInfa.

• Konverzní tabulky lze přímo v prostředí aplikace MapInfoOut modifikovat, resp.lze tuto činnost provádět např.v prostředí MS Excel. Funkce Procházení aktivního výkresu umožňuje dodefinovat konverzní tabulky na základě provedené analýzy  výkresu MicroStationu.

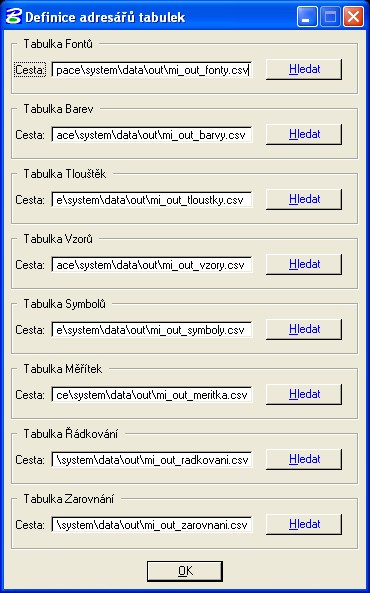

• K dispozici jsou tabulky fontů, barev, tloušťek, vzorů, symbolů, měřítek, řádkování a zarovnání.



• Po prvním spuštění aplikace se v adresářové struktuře (proměnná MS_DATA) MicroStationu vytvoří soubor mapinfoout.rsc, do kterého se ukládají aktuálně nastavené hodnoty aplikace. V praxi to znamená, že po novém spuštění aplikace MapInfoOut budou jednotlivé proměnné nastaveny jako při jeho posledním spuštění.

       Nápověda aplikace MapInfoOut je umístěná na internetu a lze ji vyvolat z menu aplikace.

  MapInfoOut je k dispozici pro MicroStation V8i, PowerDraft V8i a Bentley Map PowerView V8i na platformách Windows XP/Vista/7/8.
