ImportVKM je aplikační nadstavba systému MicroStation, která umožňuje importovat soubory *.vkm (starý datový formát katastru), při zachování geometrických vlastností grafických prvků /uzavřené prvky, grafické symboly atd./ a jejich vzájemného provázání /asociativity/.

  ImportVKM se vyznačuje těmito vlastnostmi:

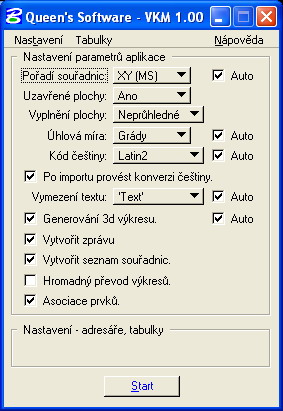

• Základní nastavení aplikace je umístěno v hlavním dialogovém okně.



• Parametry aplikace jako pořadí souřadnic, úhlová míra, kódování češtiny, vymezení textu a generování 3d výkresu lze detekovat ze vstupního souboru *.vkm a automaticky nastavit.

• Je možné přímo vytvářet 3d výkresy MicroStationu, přičemž nenalezené z-tové souřadnice mohou dostat předem nadefinovanou konstantní hodnotu.

• Aplikace umožňuje hromadný převod výkresů - vstupní adresář obsahuje výkresové soubory *.vkm, do výstupního adresáře se ukládají převedené výkresy *.dgn.

• Soubor *.vkm umožňuje používat asociativitu (provázanost) mezi prvky, tuto provázanost je  možné přenést i do výkresu MicroStationu pomocí grafických skupin.

• Pokud je prvek typu lomená čára v souboru *.vkm uzavřen, lze tento prvek převést do MicroStationu jako útvar.

• Texty  vytvořené v souborech *.vkm s diakritikou LatinII resp.Kamenický, lze po importu do  MicroStationu, automaticky  konvertovat na kódovou stránku Windows (1250).

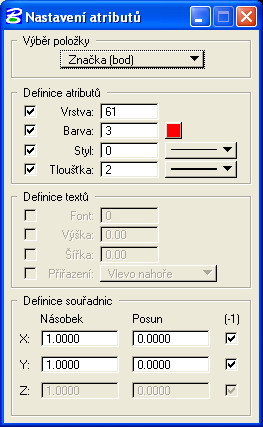

• Pro přesný a korektní převod výkresů lze nadefinovat konverzní tabulky. Konverzní tabulky, které jsou součásti instalace, jsou nastavené dle datového modelu ČUZK.

• Funkce Parametry importu, umožňuje provést analýzu vstupního souboru *.vkm, a na jejím základě rozšířit konverzní tabulky o nové položky.

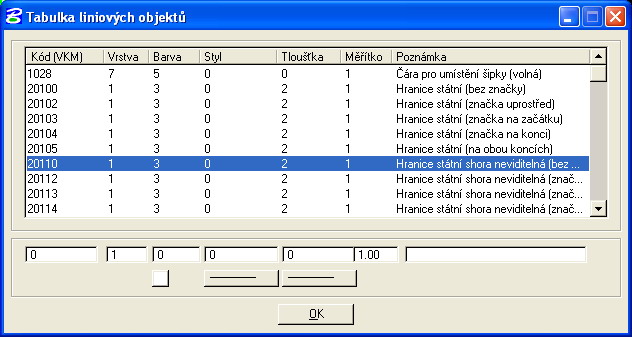

• K dispozici jsou konverzní tabulky Liniových objektů.

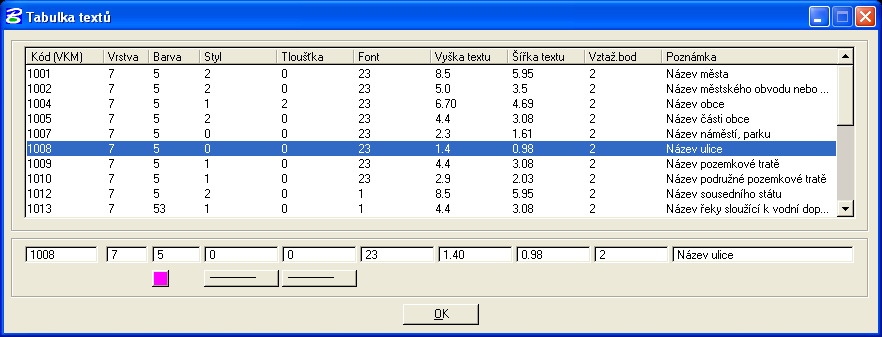

• Tabulka textů.

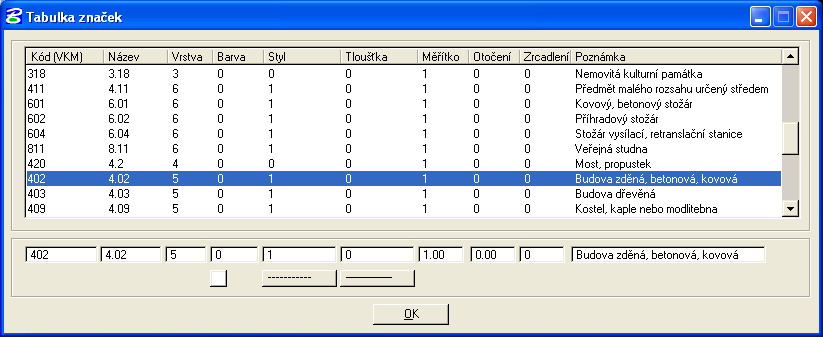

• Tabulka značek.



• Konverzní tabulky lze přímo v prostředí aplikace ImportVKM modifikovat, resp.lze tuto činnost provádět např.v prostředí MS Excel.

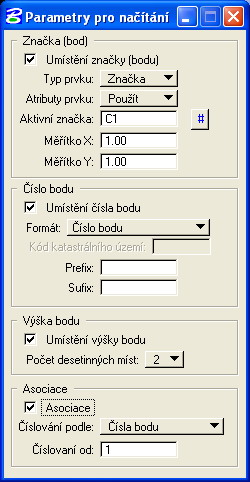

• Současně s importem souborů *.vkm, lze do výkresů MicroStationu umístit geodetické souřadnice (geodetický bod, číslo bodu, výška bodu) a současně lze tento seznam vygenerovat i do textového souboru.

Po prvním spuštění aplikace se v adresářové struktuře (proměnná MS_DATA) MicroStationu vytvoří soubor importvkm.rsc, do kterého se ukládají aktuálně nastavené hodnoty aplikace. V praxi to znamená, že po novém spuštění aplikace ImportVKM budou jednotlivé proměnné nastaveny jako při jeho posledním spuštění.

        Nápověda aplikace ImportVKM je umístěná na internetu a lze ji vyvolat z menu aplikace.

    ImportVKM je k dispozici pro MicroStation V8i, PowerDraft V8i a Bentley Map PowerView V8i na platformách Windows XP/Vista/7/8.
